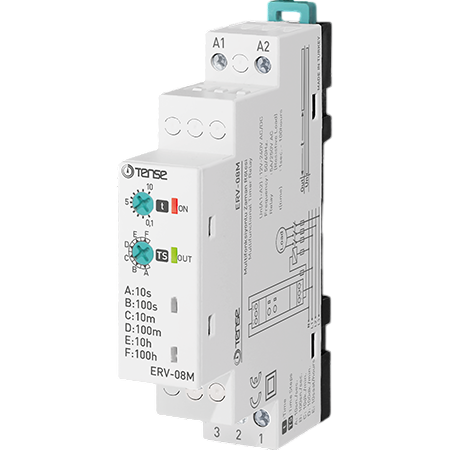

Multifonksiyon Zaman Rölesi ERV-08M
- Üretici: TENSE
- Fonksiyon: Multifonksiyonlu (Çeşitli zamanlama modlarına sahip)
- Çalışma Gerilimi (Un): $12V…240V AC/DC$ (Geniş Çalışma Gerilimi Aralığı)
- Zaman Aralığı: $0.1$ saniye – $100$ saat (Ayarlanabilir)
- Çalışma Frekansı: $50/60 Hz.$
- Kontak Kapasitesi: $5A/250V AC$
- Gösterge: On (Enerji) ve Out (Röle Çıkışı) LED’leri
- Montaj: Pano içine dikey ya da klemens rayına montaj (DIN Ray)
- Koruma Sınıfı: IP20
Kullanım ve Çalışma Prensibi:
- Cihaz, zamana bağlı kontrol gereken her yerde (sanayi, konut, fabrika vb.) kullanılmak üzere tasarlanmıştır.
- Zaman ayarı, genellikle iki düğme (kademe ve ince ayar – ‘t’) ile yapılır:
- Max.Time (Kademe): Maksimum zaman aralığını (örneğin $10s$, $10m$, $10h$, $100h$) ayarlar.
- t (İnce Ayar): Seçilen kademeyi bölerek daha hassas zaman ayarı yapılmasını sağlar. (Örneğin, $100$ dakika kademesinde ‘t’ düğmesini $7$ ile $8$ arasına getirmek $75$ dakika ayarı sağlar.)
- Cihaz enerji aldıktan sonra zaman saymaya başlar. Zaman dolduğunda röle kontak konumu değişir ve bu konumunu enerjisi kesilene kadar korur (monostabil çalışma).
Bağlantılar (Genel Bir Zaman Rölesi Bağlantısı):
ERV-08M’nin tam ve spesifik bağlantı şeması modelin dokümanında yer alır, ancak genel bir zaman rölesinde bulunması gereken bağlantı noktaları şunlardır:
- A1 – A2: Çalışma/Bobin Gerilimi Girişi (Cihaza enerji verilen uçlar)
- Kontak Uçları (Genellikle 3 uç):
- 15 (Ortak Uç – Common): Yükün enerjisinin bağlandığı ortak uç.
- 16 (NC – Normally Closed): Normalde Kapalı Kontak (Zaman dolmadan aktif olan uç)
- 18 (NO – Normally Open): Normalde Açık Kontak (Zaman dolduktan sonra aktif olan uç)
